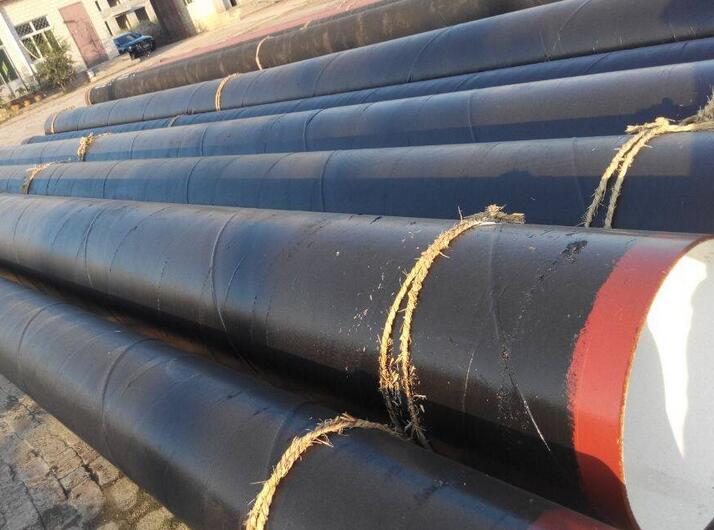

防腐螺旋鋼管長度的測量方式
1、編碼器測長
特點是測長時需要將防腐螺旋鋼管升起。此外，光電開關檢測也存在一定誤差，可能需要充分測量。原理是在油缸處安裝編碼器，螺旋管利用油缸推動鋼管在輥道上運動，在另一側安裝等距離的一系列光電開關，當鋼管被油缸推動管端碰到光電開關時，從記錄的編碼器讀數，換算出油缸的行程，這樣可以計算出鋼管的長度。
2、改進型編碼器測長
這種測量方式克服了鋼管體積龐大，生產現場環境復雜，測量機構無法穿越防腐螺旋鋼管下部支撐臺架等困難。這種方法操作方便，測量精度在±10mm以內，重復精度≤5mm。這種方法是一種間接測量方式，通過測量鋼管兩個端面與各自基準點之間的距離，間接測出鋼管長度。
3、光柵尺測長
特點是準確度高。但光柵尺價格昂貴且維護困難，對灰塵和場地振動的影響很敏感?；驹硎牵悍栏菪摴軆啥送鈧?cè)分別設置兩個固定長度的光柵尺，利用無桿氣缸帶動光柵尺靠近鋼管兩端，利用光的干涉現象實現對鋼管長度的測量。
4、攝像機測長。
特點是可實現在線測量，鋼管在通過測長區域時即可獲得長度數據，無間隔。不足是：如果不用特設光源照射，防腐螺旋鋼管就會受到外界光的干擾，而采用特設光源后由于鋼管在倒棱后管端亮度高而對光線的反射很強，容易造成讀數誤差。
攝像機測長是利用圖像處理實現鋼管長度測量，其原理是在鋼管輸送輥道某一段上安裝等距離的一系列光電開關，在另一段上加光源和攝像機。當鋼管經過這一區域時，可以根據某一處光電開關通過攝像機攝取圖像在屏幕上的位置來確定鋼管長度。
