詳解螺旋鋼管的工藝生產(chǎn)流程及存放原則

2018-06-11 15:02:45 | 發(fā)布者: 雨江鋼材 |

隨著管材行業(yè)的逐步發(fā)展，鋼管在產(chǎn)品質(zhì)量、制造技術(shù)、養(yǎng)護(hù)技術(shù)等方面不斷得到優(yōu)化提升。螺旋鋼管由于各種優(yōu)勢(shì)，在管材行業(yè)中一直處于優(yōu)勢(shì)地位，使用率高使用時(shí)間長(zhǎng)，且相較其他類型的鋼管，螺旋鋼管強(qiáng)度更大，堅(jiān)固耐用，生產(chǎn)效率高，生產(chǎn)成本較低。那么螺旋鋼管的生產(chǎn)流程到底是怎樣的呢，下面就由小編為大家詳細(xì)解答。

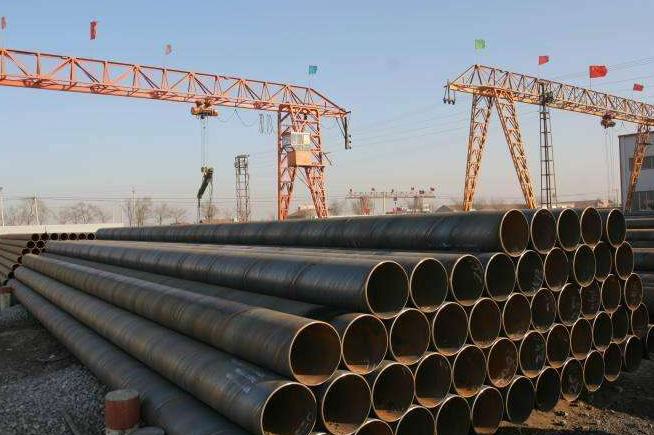

螺旋鋼管

螺旋鋼管生產(chǎn)流程：

1進(jìn)廠原材料理化性能的檢查,鋼板外觀檢查。

2 開卷板探：將鋼板開卷后進(jìn)入生產(chǎn)線,首先進(jìn)行全板超聲波檢驗(yàn)。

3 矯平銑邊：通過壓砧機(jī)使原來卷曲的鋼板平整,再通過銑邊機(jī)對(duì)鋼板兩邊緣進(jìn)行雙面銑削,使之達(dá)到要求的板寬、板邊平行度和坡口形狀。

4 剪切成型：在生產(chǎn)線上將鋼板沿外沿螺旋卷曲成管狀。

5 對(duì)焊切割：采用先進(jìn)的雙面埋弧焊技術(shù)進(jìn)行預(yù)焊接，內(nèi)焊接，外焊接。將焊接成型的鋼管使用等離子尺切割成規(guī)范長(zhǎng)度。

6 目視檢查：由專業(yè)技術(shù)人員對(duì)一些基本的參數(shù)進(jìn)行檢查。

7. 超聲波探傷：對(duì)內(nèi)外焊縫及焊縫兩側(cè)母材進(jìn)行100%的檢查。

8. X射線探傷:對(duì)內(nèi)外焊縫進(jìn)行100%的X射線工業(yè)電視檢查,采用圖象處理系統(tǒng)以保證探傷的靈敏度。

9 打壓試驗(yàn):在水壓試驗(yàn)機(jī)上對(duì)鋼管進(jìn)行逐根檢驗(yàn)以保證鋼管達(dá)到標(biāo)準(zhǔn)要求的試驗(yàn)壓力。

10. 倒棱平頭：將檢驗(yàn)合格后的鋼管進(jìn)行管端加工,達(dá)到要求的管端坡口尺寸

11. 最后檢查：再次進(jìn)行超聲波和X射線探傷以及進(jìn)行管端磁粉檢驗(yàn),檢查是否存在焊接問題及管端缺陷。

12. 噴標(biāo)入庫。

螺旋鋼管生產(chǎn)

焊縫處理

1.如間隙過大，則造成鄰近效應(yīng)減少，渦流熱量不足，焊縫晶間接合不良而產(chǎn)生未熔合或開裂。

2.如間隙過小則造成鄰近效應(yīng)增大，焊接熱量過大，造成焊縫燒損;或者焊縫經(jīng)擠壓、滾壓后形成深坑，影響焊縫表面質(zhì)量。

將管坯的兩個(gè)邊緣加熱到焊接溫度后，在擠壓輥的擠壓下，形成共同的金屬晶?；ハ酀B透、結(jié)晶，最終形成牢固的焊縫。螺旋鋼管若擠壓力過小，形成共同晶體的數(shù)量就小，焊縫金屬強(qiáng)度下降，受力后會(huì)產(chǎn)生開裂;如果擠壓力過大，將會(huì)使熔融狀態(tài)的金屬被擠出焊縫，不但降低了焊縫強(qiáng)度，而且會(huì)產(chǎn)生大量的內(nèi)外毛刺，甚至造成焊接搭縫等缺陷。

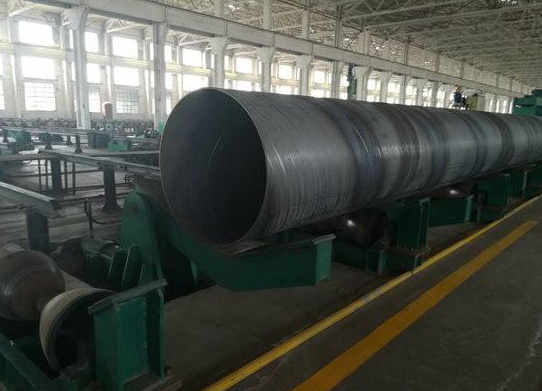

螺旋鋼管處理

螺旋鋼管主要工藝特點(diǎn)：

a. 成型過程中,鋼板變形均勻,殘余應(yīng)力小,表面不產(chǎn)生劃傷。加工的螺旋鋼管在直徑和壁厚的尺寸規(guī)格范圍上有更大的靈活性,尤其在生產(chǎn)高鋼級(jí)厚壁管,特別是中小口徑厚壁管方面具有其他工藝無法比擬的優(yōu)勢(shì), 可滿足用戶在螺旋鋼管規(guī)格方面更多的要求。

b. 采用先進(jìn)的雙面埋弧焊的工藝，可在最佳位置實(shí)現(xiàn)焊接，不易出現(xiàn)錯(cuò)邊、焊偏和未焊透等缺陷,容易控制焊接質(zhì)量。

c. 對(duì)鋼管進(jìn)行100%的質(zhì)量檢查,使鋼管生產(chǎn)的全過程均在有效的檢測(cè)、監(jiān)控之下，有效地保證了產(chǎn)品質(zhì)量。

d. 整條生產(chǎn)線的全部設(shè)備具備與計(jì)算機(jī)數(shù)據(jù)采集系統(tǒng)聯(lián)網(wǎng)的功能,實(shí)現(xiàn)數(shù)據(jù)即時(shí)傳輸,由中央控制室對(duì)生產(chǎn)過程中的技術(shù)參數(shù)。

螺旋鋼管工藝特點(diǎn)
