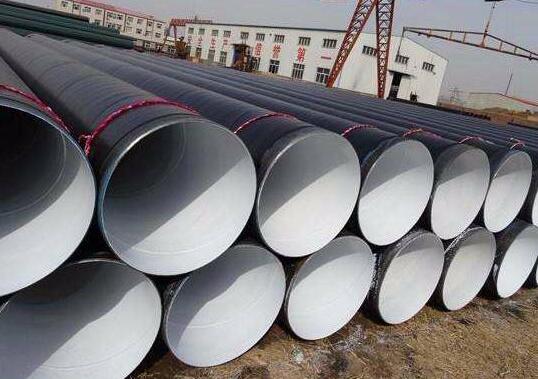

國標(biāo)螺旋鋼管本工程螺旋鋼管的防腐采用GZ-2型新型高分子防腐材料，經(jīng)監(jiān)測，該材料具有符合引用水設(shè)備的“衛(wèi)生許可批件”，同時具有良好的附著力，施工方便，耐酸、堿、鹽腐蝕性能好，耐水、耐油性能優(yōu)良。

鋼管外防腐采用重加強型防腐，為一層GZ-2防銹底漆、兩層脫脂玻璃纖維布、一層GZ-2防銹漆底漆、兩層GZ-2防銹漆面漆（兩布四油），防腐層漆膜厚度280～300μm（干）；鋼管內(nèi)防腐采用普通型防腐，為兩層GZ-2防銹漆底漆、兩層GZ-2防銹漆面漆（兩底兩面），防腐層漆膜厚度80～100μm（干）。

1、表面處理

將污雜物、水分等處理干凈，其表面目測應(yīng)無油跡與水跡。將電焊殘留物、焊渣等棱角物磨平，用電動磨光機帶動鋼刷輪，對帶銹蝕的金屬表面進行處理，處理時鋼刷輪對金屬表面應(yīng)保持45°角；除銹后的鋼表面應(yīng)無可見的油脂和污垢，且沒有氧化皮、鐵銹和油漆等附著物，質(zhì)量需達到國家標(biāo)準(zhǔn)GB8923-88中規(guī)定的St3級。除銹達標(biāo)后，需采用潔凈高壓空氣將余灰吹凈。

2、涂層施工

1）國標(biāo)螺旋鋼管表面處理完成后，盡快進行涂層施工。在潮濕的環(huán)境條件下，需在4h內(nèi)涂裝完成；在晴天或濕度不大的條件下，最長涂裝時間不超過12h。

2）涂層材料在使用前由專人按面漆（底漆）與固化劑4∶1的比例進行調(diào)配，充分?jǐn)嚢?，使用前放置熟?0min。涂層材料按所需分批配置，現(xiàn)配現(xiàn)用，配好的材料應(yīng)在規(guī)定的時間內(nèi)使用完畢。

3）國標(biāo)螺旋鋼管內(nèi)防腐涂裝過程：基底處理→按4∶1的比例將面漆(底漆)與固化劑充分?jǐn)嚢杈鶆蜢o置約20min→施涂第一道底漆→表干約30min后施涂第二道底漆→表干約30min后施涂第一道面漆→表干約30min后施涂第二道面漆。防腐層干膜厚度80～100μm。

4）外防腐涂裝過程：基底處理→按4∶1的比例將面漆（底漆）與固化劑充分?jǐn)嚢杈鶆蜢o置約20min→施涂第一道底漆→表干約30min后纏繞二層脫脂玻璃纖維布→施涂第二道底漆→表干約30min后施涂第一道面漆→表干約30min后施涂第二道面漆。防腐層干膜厚度280-300μm。
